滚筒式冷却机（夹套冷渣机改进型）简介

滚筒冷却机是河南万迪公司针对大颗粒及块状高温物料的冷却需求而创新设计开发的，它由进出料室、冷却滚筒、驱动系统、基架、冷却水系统和电控装置、各种保护装置等组成，用于大颗粒及块状物料的冷却，冷却能力大、不堵料。

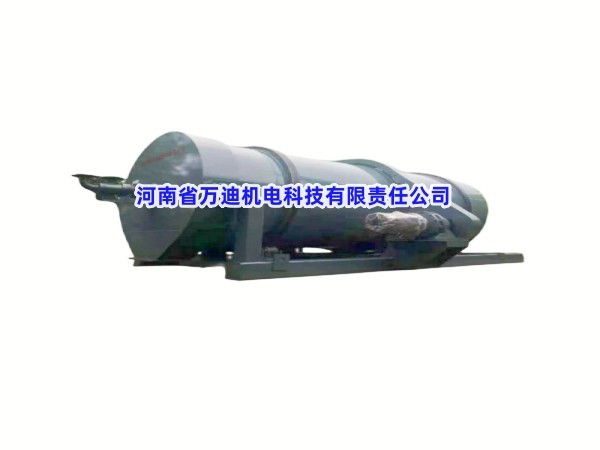

滚筒式冷却机（夹套冷渣机改进型）实拍

滚筒式冷却机（夹套冷渣机改进型）性能特点

1.独特的筒体结构传热效率高，排渣温度适应范围大（100℃～150℃）。

2.冷却滚筒检修方便内部有足够大空间，可以进入进行巡检和维护。

3.独特的筒体结构，进渣管通径大而不堵塞，进渣密封完善且其磨损件更换方便。

4.采用变频调速，具有良好的排料能力调节性能。

5.保护系统齐全、可靠性高，有冷却水超温报警、断水停车、超压泄放等保护。

6.进料口采用创新防漏料设计，密封效果更好，使用寿命长。

滚筒式冷却机（夹套冷渣机改进型）工作原理

滚筒冷却机由进出料装置、冷却滚筒、驱动装置、基架、冷却水系统、电控系统、各种保护装置等组成。工作时先开通冷却水，并达到所需冷却水量，接通电源，冷却滚筒在驱动装置的带动下低速转动。高温物料通过进料装置进入冷渣机冷却通道内，滚筒内壁焊有纵横交错呈牛百叶状的换热片，滚筒内壁的纵横叶片参与其内部热料的热交换；随着转子的连续转动，炉料在冷却通道内连续与换热面交替接触，并将热量传递给冷却通道内的冷却水，加热后的冷却水作为其他用途使用。

技术参数

序号	名称	参数	序号	名称	参数
1	规格型号	WDJN-GT-50	8	冷却水量/吨料	软化水5吨/吨料
2	冷却能力	0-50T/H	9	冷却水量/吨料	凝结水7吨/吨料
3	进料温度	≤1400℃	10	进水压力	0.6-1.6Mpa或按需
4	排料温度	100--150	10	控制方式	变频调速
5	进料粒度	0～30mm	11	转子转速	0-6转/分
6	冷却水质	软化水或凝结水	12	进料口径	配套
7	进回水温度	≤45℃ 、≤90℃	13	噪音	＜75dB
