膜式（壁）冷渣机简介

膜式滚筒冷渣机由进料装置、旋转滚筒、密封装置、出料装置、传动装置、支承定位装置、冷却水分配及连接装置调速控制及安全保护装置组成。
膜式滚筒冷渣机采用合金无缝管制作滚筒筒体，突破了钢板卷制筒体的耐压瓶颈，可以制作冷却量15-50t/h的冷渣机，实现大料量排放，且只要入料管不堵料，设备内部不会出现堵料现象。

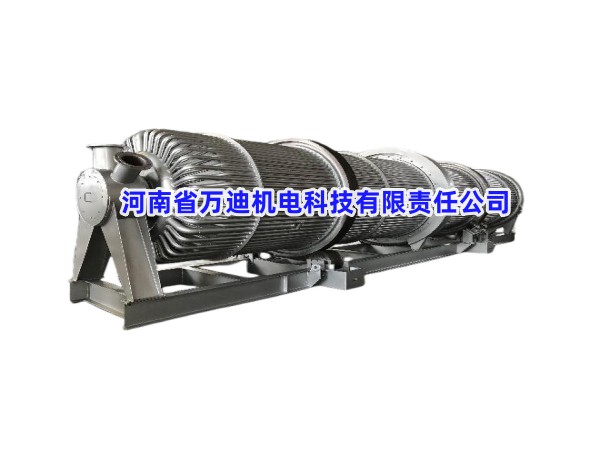

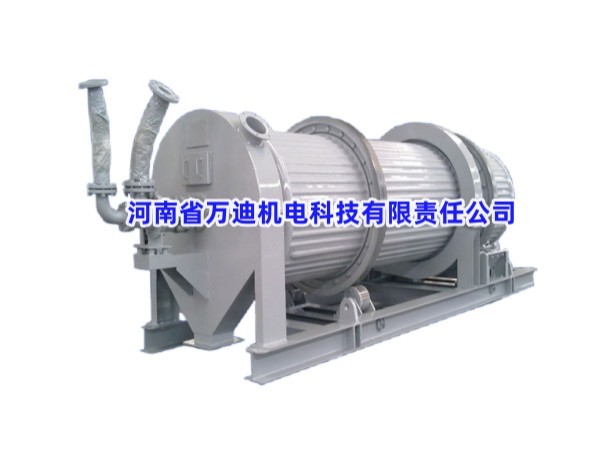

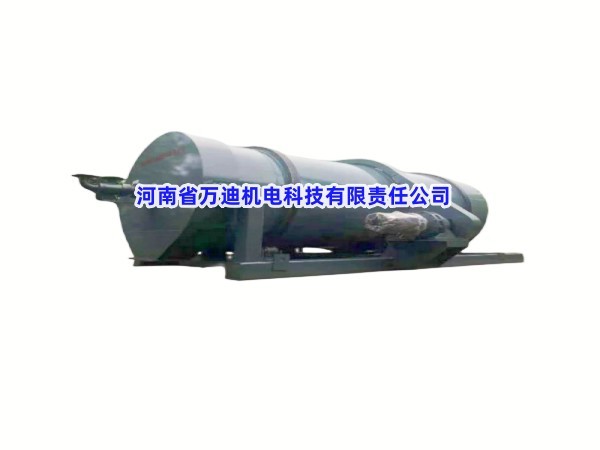

膜式（壁）冷渣机实拍

膜式（壁）冷渣机性能特点

1.独特的筒体结构，滚筒整体耐压能力更高、安全可靠，使用寿命长。

2.冷却通道通径大而不会堵塞，冷渣机的内部有足够大空间，可以进入进行巡检和维护。

3.采用耐热耐磨合金材质，有效地提高了高温区部件抵御高温氧化、变形的能力，提高了整机的使用寿命。

4.采用变频调速，具有良好的排料能力调节性能。

5.保护系统齐全、可靠性高，有冷却水超温报警、断水停车、超压泄放等保护。

6.进料口采用创新防漏料设计，密封效果更好，使用寿命长。

膜式（壁）冷渣机工作原理

膜式壁滚筒冷渣机内部有纵向和横向的叶片，纵向叶片使灰料在筒体转动时向前推进，横向叶片使灰料与滚筒壁充分接触，从而灰料有效的与水冷壁接触，实现高效热交换，百叶式叶片结构使灰料运行时呈抛洒状态，灰料辐射散热表面积提高，增强了热交换效率。驱动链条带动膜式壁冷却筒体转动，灰渣通过进渣箱进入换热鳍片、换热翅片组成的膜式水冷滚筒内，在滚筒中不断翻滚和抛洒，灰渣在叶片螺旋导向的作用下缓慢向出渣口移动，从而完成冷却和输送的过程。

技术参数

序号	名称	参数	序号	名称	参数
1	规格型号	WDJN-M	8	冷却水量/吨料	软化水4吨/吨料
2	冷却能力	0-100T/H	9	冷却水量/吨料	凝结水6吨/吨料
3	进料温度	≤1100℃	10	进水压力	1.6--3Mpa或按需
4	排料温度	100--150℃	10	控制方式	变频调速
5	进料粒度	0～30mm	11	转子转速	0--5 转/分
6	冷却水质	软化水或凝结水	12	进料口径	配套
7	进回水温度	≤45℃ 、≤80℃	13	噪音	＜75dB
