大型滚筒冷却机简介

大型滚筒冷却机是河南万迪公司针对各种固态（块状、颗粒和粉状均可）高温物料需要快速、高效冷却的需求而创新设计、研发生产的产品。冷却滚筒结构有多种结构形式，可以根据客户物料属性不同采用不同的冷却结构进行冷却，也可以根据客户产品属性及要求进行特殊设计制造。可以把高温固态物料从1200℃左右冷却到80℃～150℃，单台最大冷却能力100t/h，冷却能力强、冷却效果好。

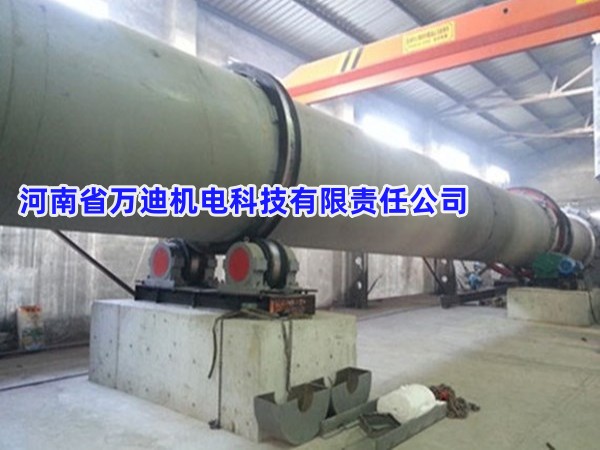

大型滚筒冷却机实拍

大型滚筒冷却机性能特点

1.独特的结构传热效率高，冷却效果好，冷却温度适应范围大（60℃～150℃）。

2.产品多样化，不同物料可以采用不同的冷却结构进行冷却，也可以根据客户产品属性及要求进行特殊设计制造。

3.冷却能力强，单台最大冷却能力100t/h。

4.采用变频调速，具有良好的排料能力调节性能。

5.保护系统齐全、可靠性高，有冷却水超温报警、断水停车、超压泄放等保护。

6.密封效果更好，使用寿命长。

大型滚筒冷却机工作原理

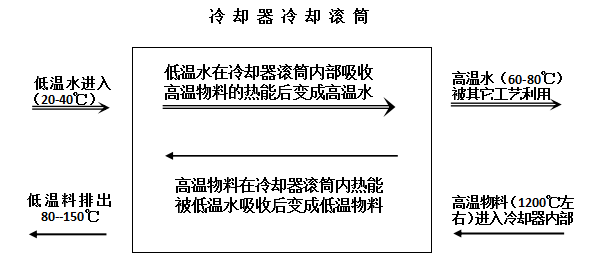

大型高效滚筒冷却机实质是一种特殊设计的高温物料换热器，利用冷却循环水对热能的置换效率高的技术特性实现对高温物料的冷却及余热回收利用。1400℃左右的高温物料进入滚筒冷却机内部，高温物料与滚筒冷却机内壁进行换热，热量被内壁另一侧的冷却水吸收，吸热升温后的冷却水可以作为其它用途使用，从而实现热能的回收利用。技术原理及热能回收工艺流程如下图：

技术参数

序号	名称	参数	序号	名称	参数
1	规格型号	WDJN-DX	7	进水温度	≤25℃
2	冷却能力	0-100T/H	8	回水温度	≤80℃
3	进料温度	≤1400℃	9	冷却水压力	0.6-1.6Mpa或按需
4	出料温度	60-150℃	10	控制方式	变频调速
5	冷却水质	软化水	11	滚筒转速	0-6转/分
6	冷却水量/吨料	6吨/吨料	12	噪音	＜75dB
