斗提机简介

斗提机是利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械，斗式提升机利用一系列固接在牵引链或胶带上的料斗在竖直或接近竖直方向内向上运送散料。分为环链、板链和皮带三种。

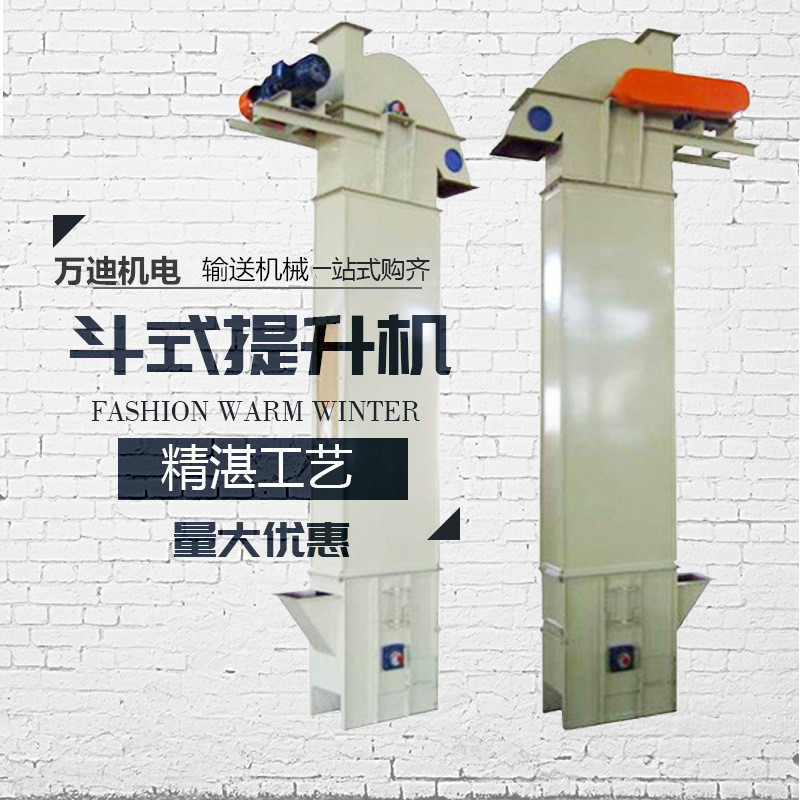

斗提机实拍

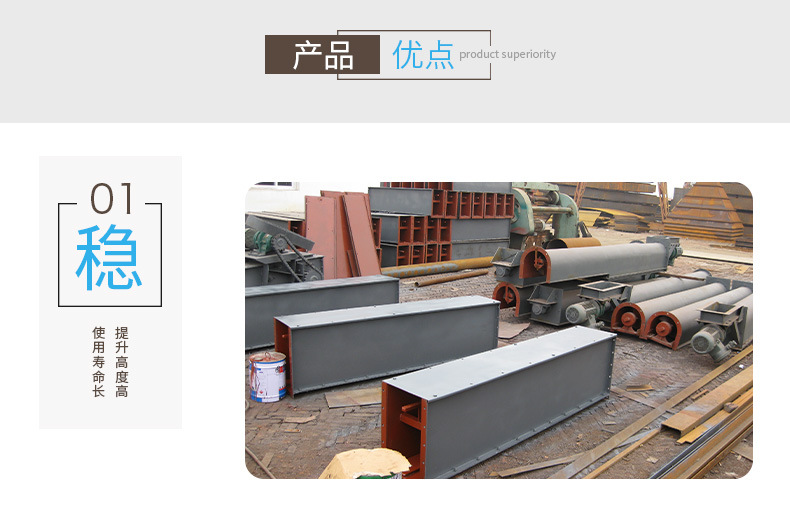

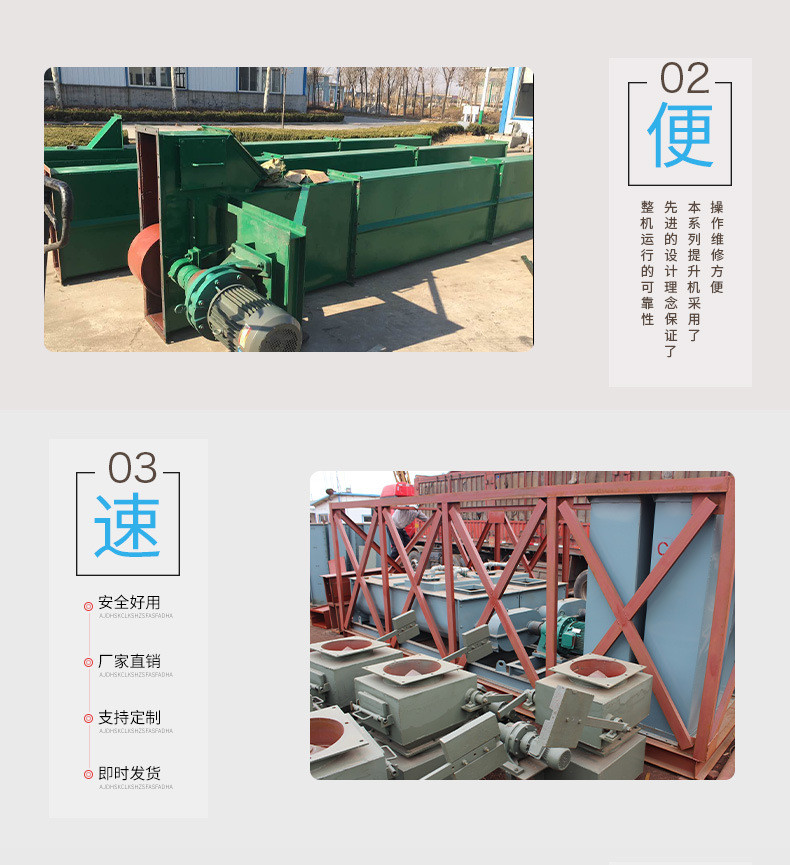

斗提机性能特点

斗提机是一种垂直升运物料的输送设备，它具有结构简单、维护成本低、输送效率高、升运高度高、运行稳定、应用范围广等优点 [2] 。

（1）驱动功率小，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象，因此无效功率少。

（2）提升范围广，这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料，密封性好，环境污染少。

（3）运行可靠性好，先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升高度高.提升机运行平稳，因此可达到较高的提升高度。

（4）使用寿命长，提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。

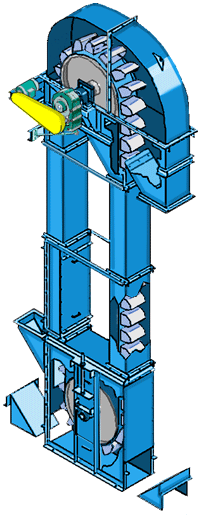

斗提机工作原理

料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转，斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。

斗提机：适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。

技术参数

提升机型号			TD160				TD250				TD315				TD400				TD500				TD630
料斗型式			Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd	H	Zd	Sd
输送量		M³/h	9	16	16	27	20	36	38	59	28	50	42	67	40	76	68	110	63	116	96	154	142	148	238
料斗	斗容	L	0.49	0.9	1.2	1.9	1.22	2.24	3.0	4.6	1.95	3.55	3.75	5.8	3.07	5.6	5.9	9.4	4.48	9.0	9.3	14.9	14	14.6	23.5
	斗距	mm	280		350		360		450		400		500		480		560		500		625		710
传动滚筒直径		mm	400				500								630								800
从动滚筒直径		mm	315				400								500								630
料斗运行速度		m/S	1.4				1.6								1.8								2.0
传动滚筒转速		r_·p_·m	67				61								55								48
