污泥干化系统简介

滚筒烘干机设备运转可靠，操作弹性大、适应性强、处理能力大，广范应用于冶金、建材、化工、洗煤、化肥、矿石、沙、粘土、高岭土、糖等领域，直径：Φ1000-Φ4000，长度视干燥要求确定。在滚筒烘干机的核心可以增加打散机构，进入干燥筒体内的湿物料被转筒壁上的抄板反复抄起、抛落，在下落的过程中被打散装置破碎成为细小颗粒，与热源充分接触、干燥。

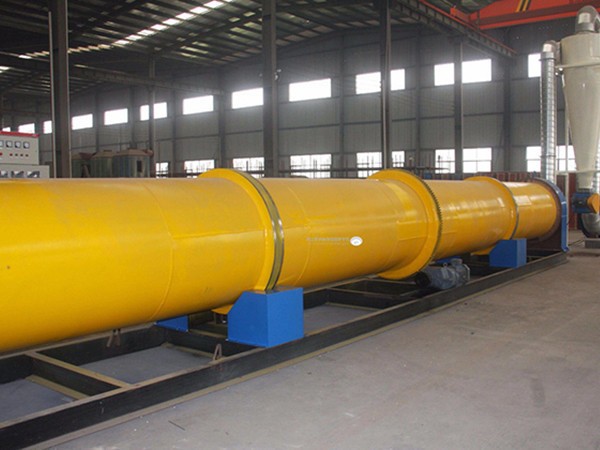

污泥干化系统实拍

污泥干化系统性能特点

1、污泥烘干系统抗过载能力强，处理量大，燃料消耗少，干燥成本低；

2、采用顺流干燥方式，热源与湿物料由同一侧进入污泥烘干系统，可以利用高温烟气获得很高的蒸发强度，污泥烘干系统出口温度低，热效率高；

3、可根据不同的物料性质改变运行参数，使物料在煤泥烘干系统筒体内能够形成稳定的全断面料幕，质热交换更为充分；

4、新型给料、排料装置，杜绝了滚筒污泥烘干系统给料堵塞、不连续、不均匀和返料等现象，降低了除尘系统的负荷；

5、新型内部结构，强化了对已分散物料的清扫和热传导作用，消除了筒体内壁的沾粘现象，对物料水分、粘性的适应性更强；

6、污泥烘干系统实现了 “ 零水平推力 ” ，大大减少了挡托轮的磨损，筒体运转平稳可靠；

7、煤泥烘干系统采用 “ 调心式托轮装置 ” ，使托轮和滚圈的配合永远呈线性接触，从而大大降低了磨损和动力损耗；

8、可根据用户要求控制产品粒度和水分，干燥污泥时产品水分可达 30% 以下。

污泥干化系统工作原理

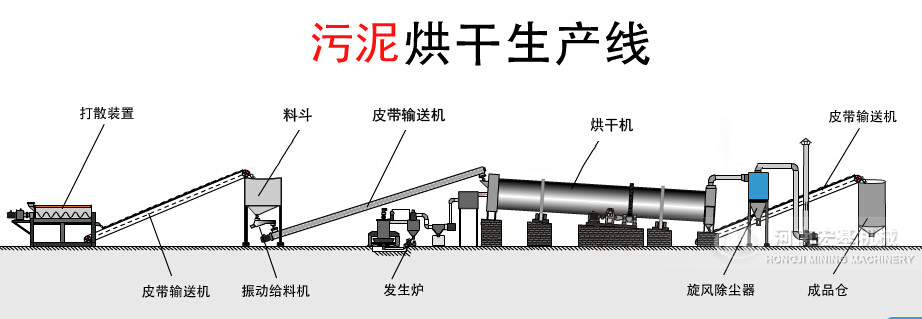

污泥由给料机经溜槽进入烘干机内导料板上，随着筒体的转动，污泥被导至倾斜扬料板上即被提升到筒体的中心位置，逐渐洒落形成料幕，高温气流从中穿过，使污泥预热并蒸发部分水分。当污泥洒落、移动到活动的篦条式翼板上时，物料又与预热过的篦条式翼板夹杂在一起，将热量传给物料，使部分水分蒸发。同时，翼板夹带物料提起、洒落，重复多次，物料与热气流进行对流和接触热交换。同时埋在物料中的清扫装置，也沿圆弧形扬料板的里侧下滑，把扬料板内壁粘附的物料清扫下来。当清扫装置随筒体转过垂直线以后，又在圆弧扬料板背面拖动，将其粘附在扬料板外壁的物料清扫下来。随着筒体的不断转动，使部分水分蒸发，污泥得到进一步干燥。同时，清扫装置对污泥团球也起到了打碎作用，提高了干燥速度，最后污泥干燥后变成低水分的松散物料，由出料口排出。

技术参数

规格（m）	筒体容积（m³）	生产能力（t/h）	安装斜度（%）	最高进气温度（℃）	主电动机（kw）	总重量（t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
