回转烘干机（干燥机）简介

湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入烘干机内。烘干机是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经烘干机以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。

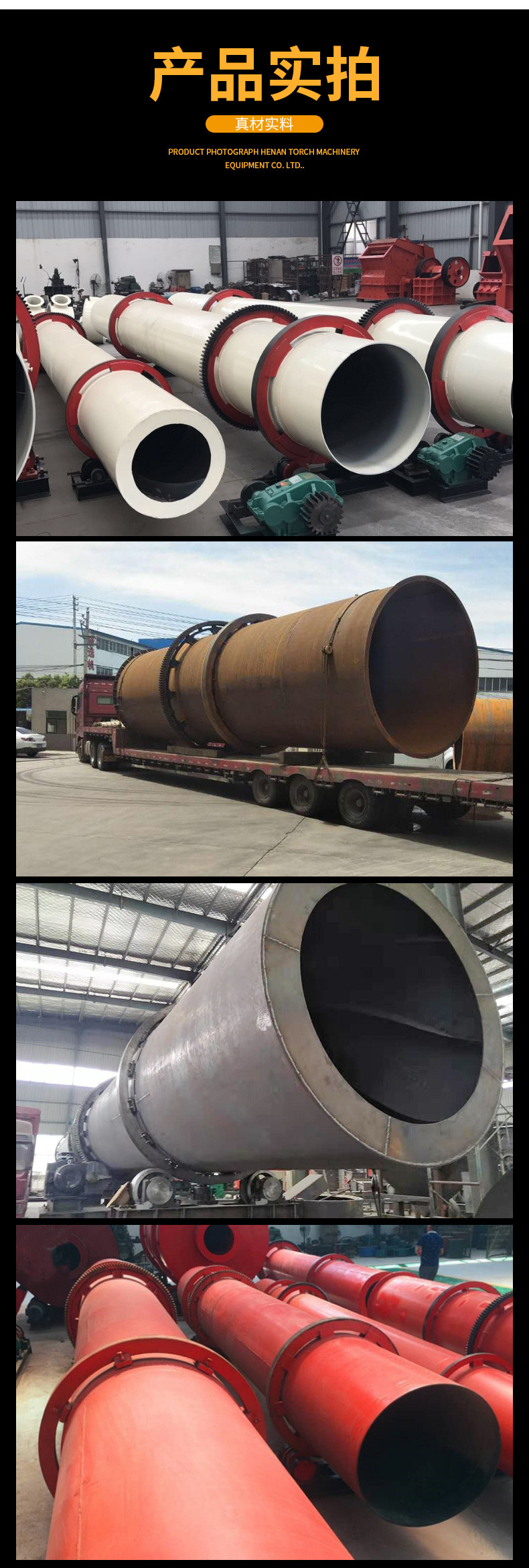

回转烘干机（干燥机）实拍

回转烘干机（干燥机）性能特点

1、抗过载能力强，处理能力大，燃料消耗少，干燥成本低。

2、采用顺流烘干方式，热源与湿物料由同一侧进入烘干机，可以利用高温热源获得很高的蒸发强度，烘干机出口温度低，热效率高。

3、采用打散装置、给料装置、排料装置、旋风除尘装置，从而杜绝了烘干机给料堵塞、不连续、不均匀和返料等现象，降低了除尘系统的负荷。

4、烘干机采用“调心式托轮装置”，使托轮和滚圈的配合永远呈线性接触，从而大大降低了磨损和动力损耗。

5、采用开式齿轮传动，具有结构合理、操作简便、使用寿命长、效率高、维修方便等特点。

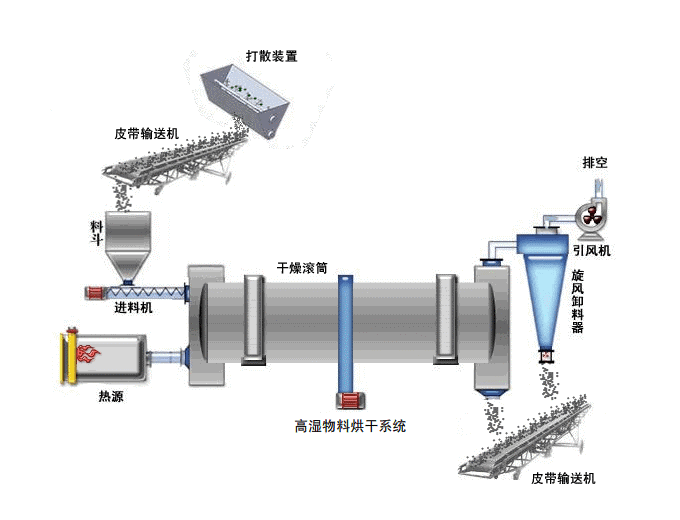

回转烘干机（干燥机）工作原理

烘干机工作时，物料经输送设备送到料斗由加料机送入烘干机的加料端，通过倾斜的加料管道顺利进入筒体内。筒体在工作过程中是呈缓慢的旋转运动的，且与水平线呈一定的倾斜角度。物料从高端进入筒体的，在重力作用下缓慢向低端行进，与此同时，载热体由高端导入，不断向低端冲击，与物料进行顺流接触，在两者接触的过程中完成对物料的烘干。另外筒体内设有抄板，可将物料不断的抄起又洒落，大大加大了物料与载热体的接触面积，提高了烘干的速率。

技术参数

规格（m）（直径×长度）	筒体容积（m³）	生产能力（t/h）	安装斜度（%）	最高进气温度（℃）	主电动机（kw）	总重量（t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

间接传热烘干机

筒径×筒长项目	外筒内径（mm）	内筒内径（mm）	筒体长度（m）	筒体容积（m³）	筒体斜度	扬料板型式	最高进气温度（℃）	外形尺寸（m）
Φ1.5×15m	1500	500	15	20.27	3-5%	升举式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升举式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升举式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
