金属膨胀节简介

金属膨胀节为补偿因温度差与机械振动引起的附加应力，而设置在容器壳体或管道上的一种挠性结构。由于它作为一种能自由伸缩的弹性补偿元件，工作可靠、性能良好、结构紧凑等优点，已广泛应用在化工、冶金、核能等部门。

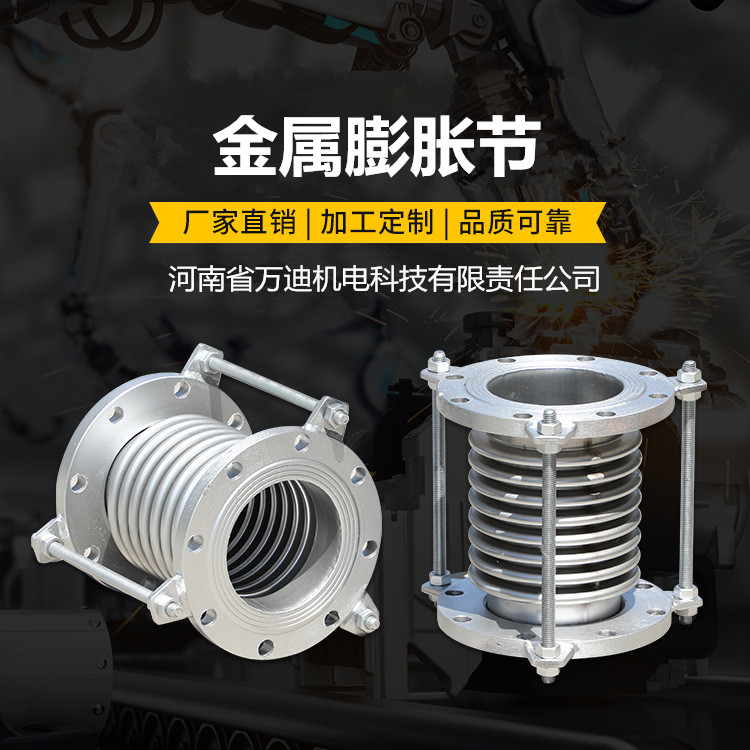

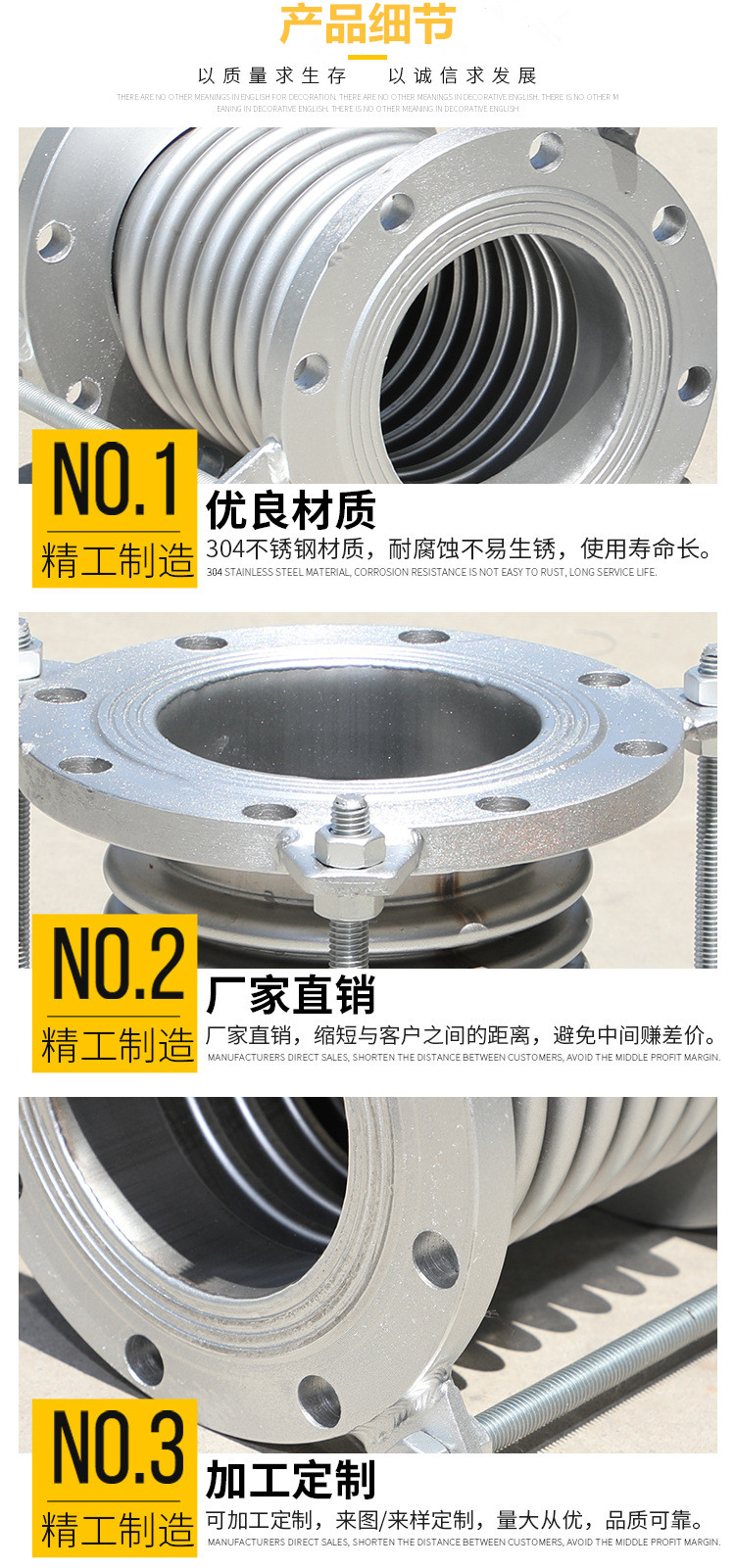

金属膨胀节实拍

金属膨胀节性能特点

金属膨胀节为补偿因温度差与机械振动引起的附加应力，而设置在容器壳体或管道上的一种挠性结构。金属膨胀节为补偿因温度差与机械振动引起的附加应力，而设置在容器壳体或管道上的一种挠性结构。由于金属膨胀节作为一种能自由伸缩的弹性补偿元件，工作可靠、性能良好、结构紧凑等优点，已广泛应用在化工、冶金、核能等部门。

波纹管膨胀节：波纹管膨胀节是用金属波纹管制成的一种膨胀节。它能沿轴线方向伸缩，也允许少量弯曲。图2为常见的轴向式波纹管膨胀节，用在管道上进行轴向长度补偿。

为了防止超过允许的补偿量，在波纹管两端设置有保护拉杆或保护环，在与它联接的两端管道上设置导向支架。

另外还有转角式和横向式膨胀节，可用来补偿管道的转角变形和横向变形。这类膨胀节的优点是节省空间，节约材料

金属膨胀节工作原理

技术参数

通径DN	波数	压力等级MPa
		0.25	0.6	1.0	1.6	2.5
		长度mm角向补偿量mm/(度)刚度N.m/度
150	4	600/±6.1/12	600/±5.0/23	600/±4.3/36	600/±3.4/76	600/±3.0/87
200		600/±8.9/23	600/±6.4/50	650/±5.1/115	650/±4.3/115	700/±3.5/278
250		600/±6.8/36	600/±4.9/79	650/±3.6/200	650/±3.3/320	700/±3.9/489
300		650/±7.2/36	650/±4.9/109	650/±4.0/278	750/±3.5/488	750/±3.2/594
350		650/±7.0/49	650/±3.9/109	700/±3.3/314	750/±2.8/765	800/±2.7/832
400		650/±5.5/78	660/±4.2/123	700/±3.5/502	750/±2.6/987	850/±3.0/1186
450		750/±5.0/98	750/±3.4/293	750/±2.9/754	850/±2.9/1675	1000/±2.2/1312
500		750/±5.1/121	750/±3.3/469	750/±2.2/987	850/±1.9/1532	1000/±2.3/2145
600		850/±6.1/187	850/±4.4/399	900/±3.2/1869	1000/±2.9/1150	1100/±2.0/2254
700		850/±5.9/187	850/±4.2/577	950/±3.8/768	1100/±3.0/1507	－
800		900/±5.5/455	900/±3.4/764	1000/±3.9/1665	1100/±2.6/2987	－
900		900/±4.9/364	900/±3.3/1054	1100/±3.8/1562	1200/±2.2/3398	－
1000		1000/±5.1/948	1000/±3.2/2020	1100/±2.9/5648	1200/±2.5/5064	－
1100		1000/±4.2/765	1000/±3.1/2525	1100/±2.8/4589	1300/±2.6/7356	－
1200		1000/±4.1/769	1000/±2.8/3386	1200/±3.1/9870	1400/±2.9/7598	－
1400		1100/±3.1/1336	1100/±2.2/5648	1200/±2.2/16630	－	－
1500		1100/±3.9/1864	1100/±2.1/6489	1300/±2.5/13353	－	－
