金属软管简介

金属软管是现代工业管路中一种高品质的柔性管件，它主要由波纹管、网套和接头组成，它的内管是具有螺旋形或环波形的薄壁不锈钢波纹管，波纹管外层的网套是由不锈钢丝或钢带按一定的参数编织而成，软管两端接头或法兰是与客户管道的接头或法兰相配的。

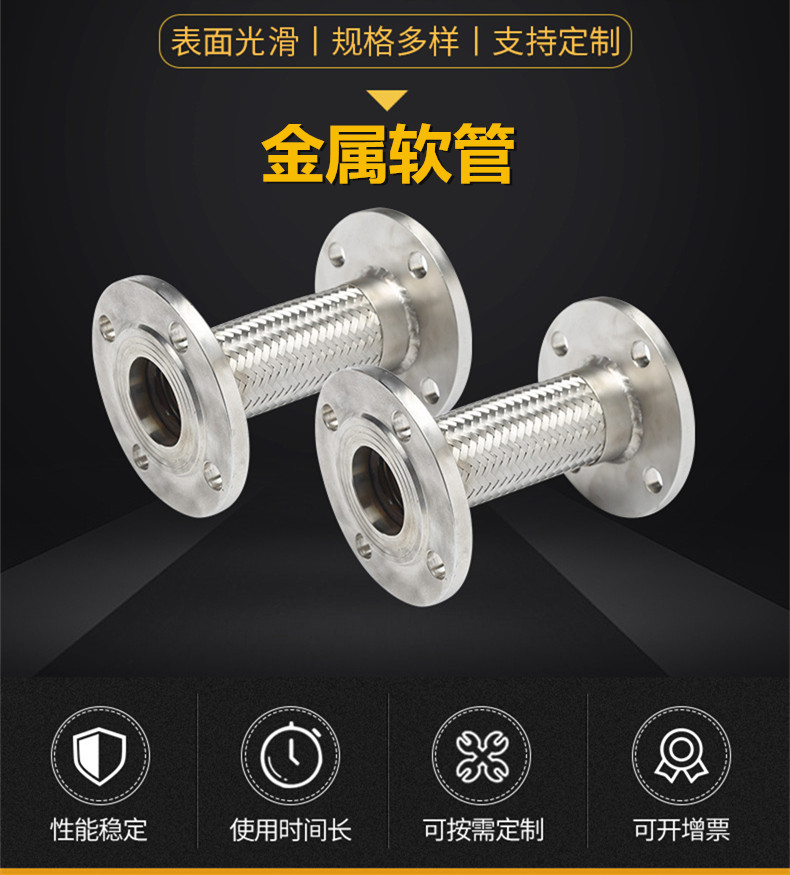

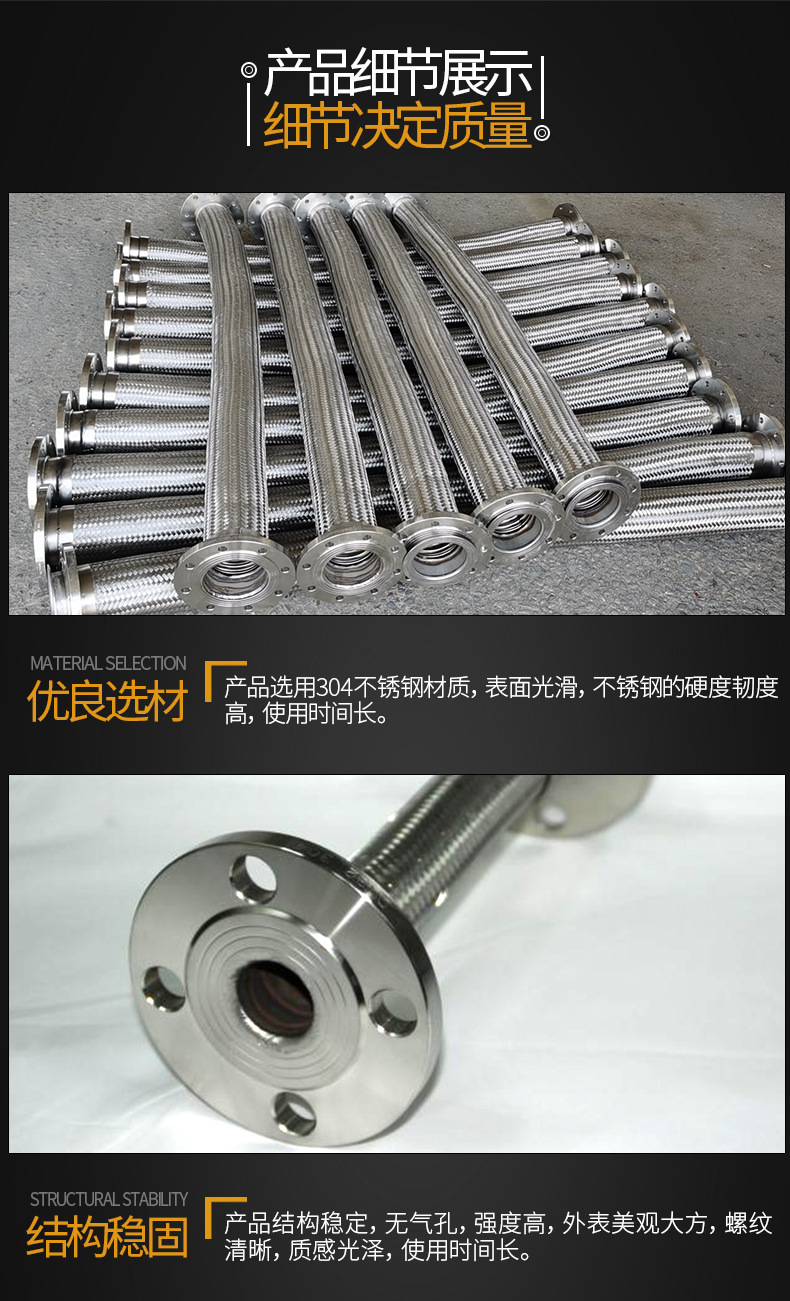

金属软管实拍

金属软管性能特点

金属软管具备了良好的柔软性，抗疲劳性、耐高压、耐高温、耐腐蚀等诸多特性，它相对其它软管（橡胶、塑料等）的寿命要高出许多，故它又具有较高的综合经济效益。随着现代工业的发展，对耐高温，耐高压的波纹金属软管的需求亦愈来愈大。

金属软管工作原理

大型金属软管可用于高层建筑物排水通风、供热等管道系统，但现在生活中的的应用也比较常见了，小型化的金属软管外围增加一层编织网套，使性能变得更好，防腐蚀，耐高温，抗氧化寿命更长。金属软管是现代工业中的重要部件。用于保护电线、电缆、自动化仪表信号的电线电缆保护管和民用淋浴软管，规格从3mm到150mm。小口径金属软管(内径3mm-25mm)主要用于精密光学尺之传感线路保护、工业传感器线路保护。

金属软管的主要作用有以下三个方面：

1、减少管道的安装应力

　　在复杂的管路系统中，常常出现由于空间位置条件的限制，造成安装工作上的种种困难：成型的管子装不上去;弯过去、正过来，凑合装上去的管子，将不可避免地产生局部的冷校正。根据管子通径和现场的具体情况不同，冷校正量从几毫米至几十毫米，有的达数百毫米。实践证明，该量越大，其内应力也就越高，这些残留在管路系统中的安装应力，无疑地是极大隐息。某些型号发动机中的一段轴承润滑油导管，在实际运行中多次发生断裂事故，就是因为安装应力过高所致。

2、补偿管道的位置移动

　　由于装卸模具的需要，硫化机上的活动缸将作向上和向下方向的运动。紫铜蛇形管往复运动多次之后，就会发生疲劳断裂，虽然修复后还可以继续使用，但停车修复会造成时间损失。橡胶管虽然具有良好的柔软特性，抗疲劳能力也很强，但在承压、耐温、抗老化等方面又是薄弱环节，一般使用几个月以后，也无法再继续下去。金属软管良好的综合性能在此得到充分地体现。

3、吸收管道系统的振动

　　在连接管道上串接金属软管，不仅可吸收部分由机组振动所产生的噪音，还能吸收管系中流体脉动所产生的噪音，大大改善了房屋内的环境。金属软管能够吸收振动，它不仅可以提高系统疲劳破坏的能力，还可以达到降低噪音之效果。故某些巨型建筑的管路系统均采用金属软管，原因就在于此。

技术参数

内径（mm）	外径（mm）	公差 +/- （mm）	拉伸状态的重量 +/-10% （Kg/m）	最小弯曲半径（mm）	最小径向载荷（N）	最小抗拉强度（N）
4	6	0.1	0.034	15	800	320
5	7	0.1	0.039	17	835	340
6	8	0.2	0.044	19	875	360
7	9	0.2	0.049	20	930	380
8	10	0.2	0.056	22	975	400
9	11	0.2	0.063	25	1020	450
10	13	0.2	0.100	30	1060	500
11	14	0.2	0.110	31	1095	550
12	15	0.2	0.120	32	1140	600
13	16	0.2	0.130	33	1175	650
14	17	0.2	0.140	35	1215	700
15	18	0.2	0.150	37	1250	720
16	19	0.2	0.160	40	1290	760
17	20	0.2	0.170	45	1330	800
18	21	0.2	0.180	42	1470	890
19	23	0.3	0.212	40	1510	840
20	24	0.3	0.223	42	1545	890
21	25	0.3	0.235	45	1580	920
22	26	0.3	0.247	48	1620	940
23	27	0.3	0.258	52	1655	960
24	28	0.3	0.269	55	1690	980
25	29	0.3	0.280	58	1735	1000
26	30	0.3	0.292	60	1770	1020
