旋转给料机简介

旋转给料机是由主轴带着数个叶片在圆型壳内匀速旋转，上方灰斗或料仓内物料依靠本身重量落入壳体内，随着叶轮旋转把物料送出，旋转给料机主要用在除尘设备下方灰斗卸灰，水泥与建材给料、粮食与食品给料、冶金、化工等干燥粉料与小颗粒物料均匀、连续送料。

旋转给料机采用方形或圆形法兰连接，主要材质为铸铁根据模具一次铸造成型，旋转给料机也可采用碳钢或不锈钢等材质根据安装尺寸与使用要求定制生产。

旋转给料机标准型号给料量为每小时2-100立方，有30个规格型号可以选择，根据给料介质与给料量不同叶轮转速为每分钟24转、35转、43转等多种转速可以选择。

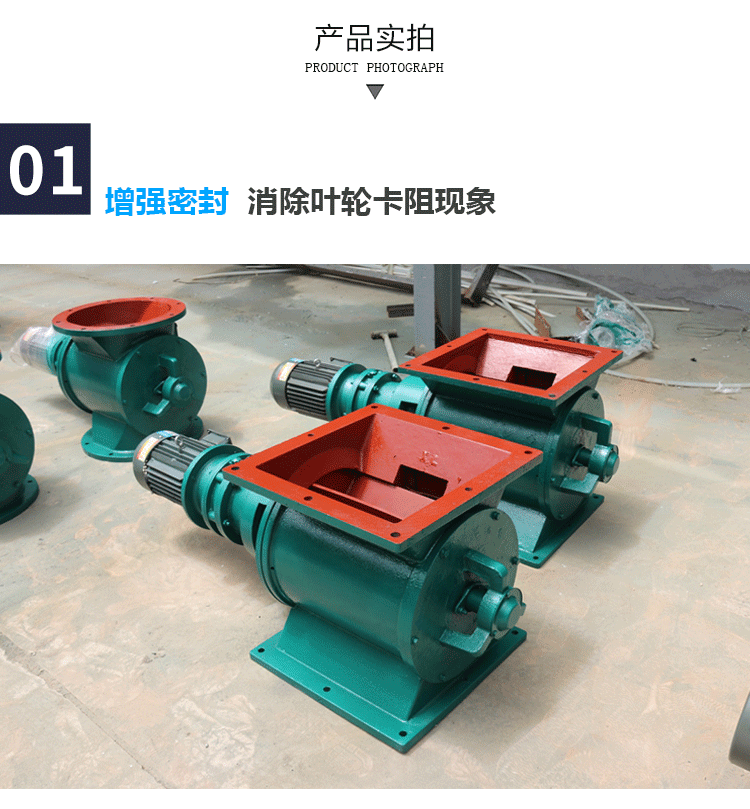

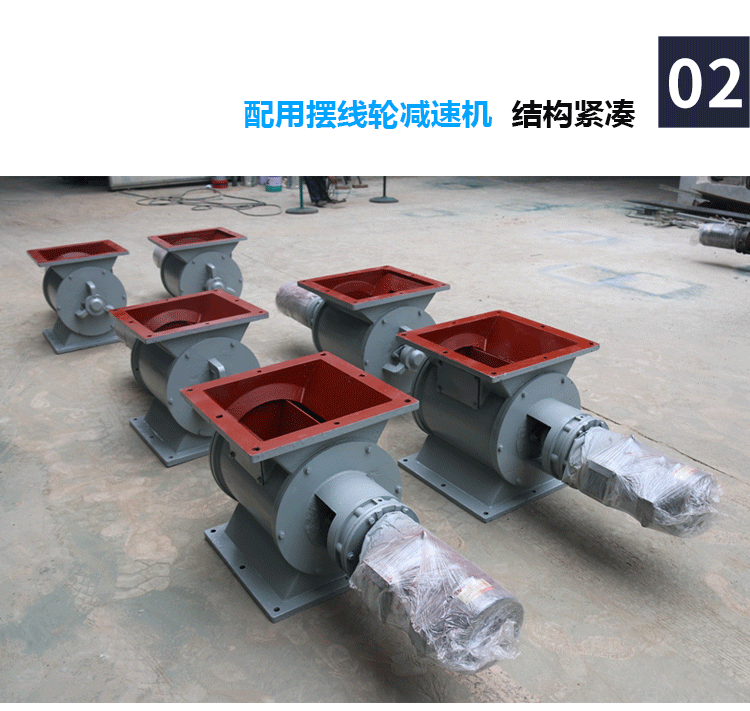

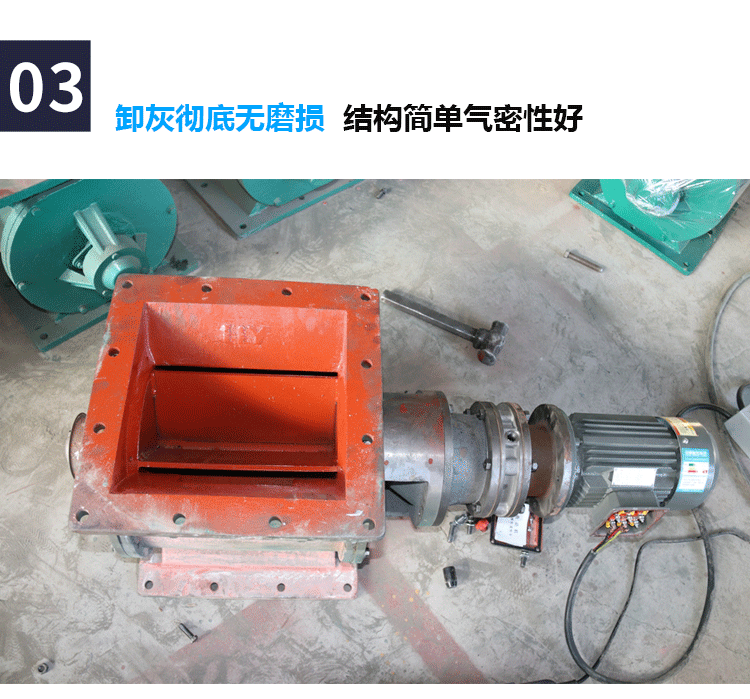

旋转给料机实拍

旋转给料机性能特点

旋转给料机支承架：包括弹簧下座、阻尼器、架体等几部分，起支承给料机的作用，阻尼器可防止给料机产生较大的横向摆动。支承架下部与转动装置联接。

旋转给料机转动装置：包括过渡法兰、带外齿的振动球轴承、摆线针轮减速机、行程开关、底座等几部分，转动时，减速机带动轴承外圈作正向或反向转动。

旋转给料机工作原理

旋转给料机选用TZG系列振动给料机，经螺旋弹簧座式安装在支承架上，支承架与带外齿的推力球轴承的外圈联接，底座与轴承的内圈联接。转动部分由XWD系列行星摆线针轮减速机驱动。准备给料时，启动减速机，带动给料机和支承架转动，快到给料点时，减速机断电并反接制动，使给料机准确地停在给料点，然后给料机启动，开始给料，给料完毕后，给料机反向转动一定角度后，停止。

技术参数

旋转给料机型号	每转体积	减速电机型号		转速	工作温度	重量	旋转给料机安装联接尺寸
旋转给料机型号	每转体积	kw	r/min		℃	Kg	A	B	C	A1	B1	C1	H	L	N-Φ
2型	2立升/转	XLD2-59-0.75	24		≤280	80	Φ250	Φ200	Φ150	240	200	150	225	870	8-Φ11
4型	4立升/转	XLD2-59-0.75	24		≤280	100	Φ280	Φ240	Φ180	280	230	180	280	910	8-Φ13
6型	6立升/转	XLD2-59-0.75	24		≤280	120	Φ300	Φ260	Φ200	300	250	200	300	930	8-Φ13
8型	8立升/转	XLD2-59-0.75	24		≤280	130	Φ320	Φ280	Φ220	330	270	220	320	995	8-Φ13
10型	10立升/转	XLD3-59-1.1	24		≤280	140	Φ340	Φ300	Φ240	340	290	240	340	1030	8-Φ15
12型	12立升/转	XLD3-59-1.1	24		≤280	150	Φ360	Φ320	Φ260	360	310	260	360	1050	8-Φ15
14型	14立升/转	XLD3-59-1.1	24		≤280	165	Φ380	Φ340	Φ280	380	330	280	380	1070	8-Φ18
16型	16立升/转	XLD3-59-1.5	24		≤280	175	Φ400	Φ360	Φ300	400	350	300	400	1090	8-Φ18
18型	18立升/转	XLD3-59-1.5	24		≤280	210	Φ440	Φ380	Φ320	420	370	320	420	1140	8-Φ18
20型	20立升/转	XLD3-59-1.5	24		≤280	230	Φ450	Φ400	Φ340	450	390	340	440	1160	8-Φ18
26型	26立升/转	XLD4-59-2.2	24		≤280	300	Φ500	Φ460	Φ400	500	450	400	520	1260	8-Φ18
30型	30立升/转	XLD4-59-2.2	24		≤280	350	Φ560	Φ500	Φ440	550	490	440	560	1335	8-Φ18
40型	40立升/转	XLD4-59-3	24		≤280	570	Φ610	Φ550	Φ480	600	540	480	620	1470	16-Φ18
50型	50立升/转	XLD4-59-4	24		≤280	600	Φ650	Φ590	Φ500	640	580	500	680	1500	16-Φ18
60型	60立升/转	XLD4-59-5.5	24		≤280	600	Φ750	Φ680	Φ600	740	680	600	750	1500	16-Φ18
